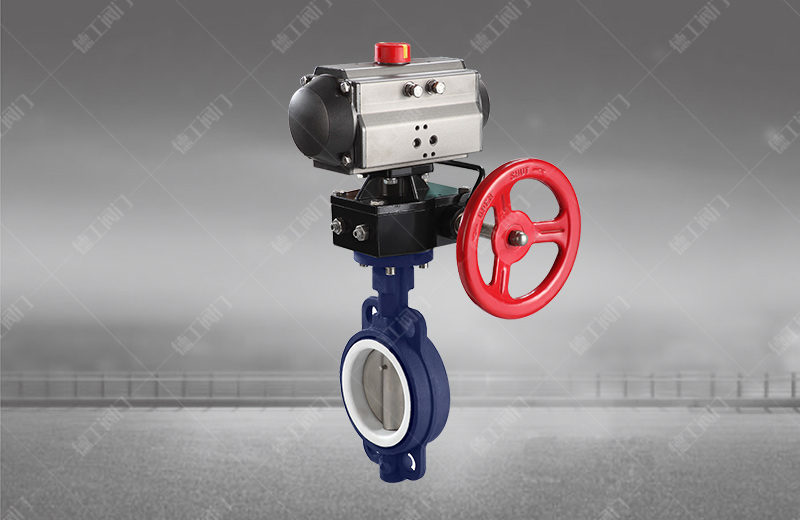

氣動四氟蝶閥

技術參數

產品型號：D671F
公稱通徑：DN50～1200mm
公稱壓力：0.6~1.6MPa
閥體材質：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
適用溫度：-30～+70℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000、GB/T9115.1-2000、JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992、JB/T9092-1999

產品詳情

產品概述

AT氣動四氟蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。氣動四氟密封蝶閥適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

AT氣動四氟蝶閥主要特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

主要技術參數

1、閥體

閥體形式	直通式鑄造閥體
公稱通徑	DN50～1200mm
公稱壓力	PN 0.6、1.0、1.6 MPa
法蘭標準	GB、JB、HG、ANSI、JIS
連接形式	對夾式、法蘭式
壓蓋型式	一體式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

2、閥內件

閥板形式	垂直板式(蝶形)
流量特性	開關型：線性；調節型：近似等白分比

3、執行機構

執行器型號	GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

主要零件材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	聚四氟乙烯、PTFE
閥桿	2Cr13、不銹鋼
填料	O型圈

主要外形連接尺寸

公稱通徑 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根據所配執行機構而定
A		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
