您當前位置：行業與產品 >> 球閥系列 >> AT氣動襯氟球閥

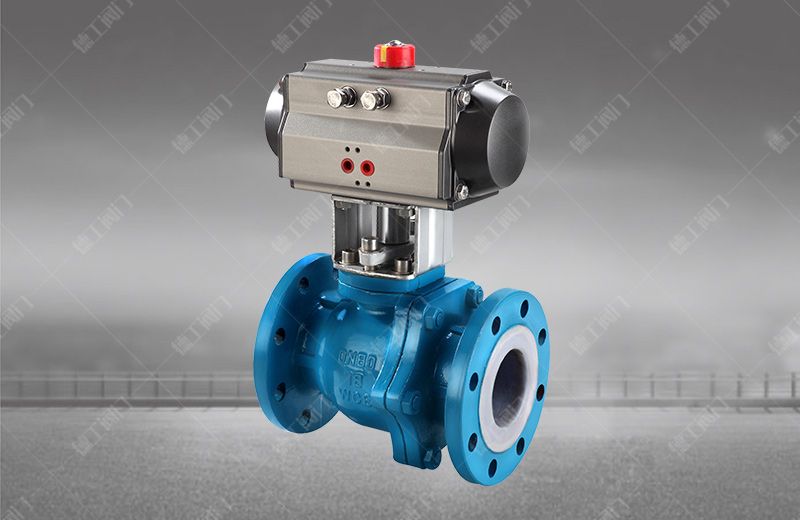

AT氣動襯氟球閥

技術參數

公稱通徑：DN15~350mm
公稱壓力：PN1.0MPa
適用介質：除溶融堿金屬、三氟化氯、元素氟外的各種濃度的鹽酸、硫酸、氫
氟酸、王水、硝酸、有機酸、強堿、強氧化劑等強腐蝕性介質
適用溫度：-30≤180℃
主要材質：鑄鋼襯聚四氟乙烯、鑄鋼襯聚全氟乙丙烯

產品詳情

產品概述
氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成，它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通襯氟球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
氣動襯氟球閥可作開關或調節之用，全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

主要零件材質

序號	零件名稱	材料名稱
序號	零件名稱	Q641F46-Z	Q641F46-C	Q641F46-P	Q641F46-R	Q641F46-PL	Q641F46-RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB	WCB	CF8	CF8M	CF3	CF3M
3	內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V、AC110V、DC24V
	控制信號	氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣

主要外形連接尺寸

公稱通徑 DN(mm)	公稱壓力 PN(MPa)	主要尺寸(mm)							執行器型號
公稱通徑 DN(mm)	公稱壓力 PN(MPa)	L	D	D1	D2	f	b	Z-φd	執行器型號
15	1.6	140	95	65	45	2	14	4-φ14	QW-TZ01/AT50D
20		140	105	75	55	2	16	4-φ14	QW-TZ01/AT50D
25		150	115	85	65	2	16	4-φ14	QW-TZ01/AT63D
32		165	135	100	78	2	18	4-φ18	QW-TZ02/AT63D
40		180	145	110	85	3	18	4-φ18	QW-TZ02/AT75D
50		200	160	125	100	3	20	4-φ18	QW-TZ02/AT75D
65		220	180	145	120	3	20	4-φ18	QW-TZ03/AT88D
80		250	195	160	135	3	22	8-φ18	QW-TZ04/AT100D
100		280	215	180	155	3	24	8-φ18	QW-TZ04/AT115D
125		320	245	210	185	3	26	8-φ18	QW-TZ05/AT145D
150		360	280	240	21O	3	28	8-φ23	QW-TZ06/AT160D
200		457	335	295	265	3	30	12-φ23	AW17
250		533	405	355	320	3	32	12-φ25	AW20
300		610	460	410	375	4	34	12-φ25	AW28
350		686	520	470	435	4	38	16-φ25	AW28
400		762	580	525	485	4	40	16-φ30	AW35
