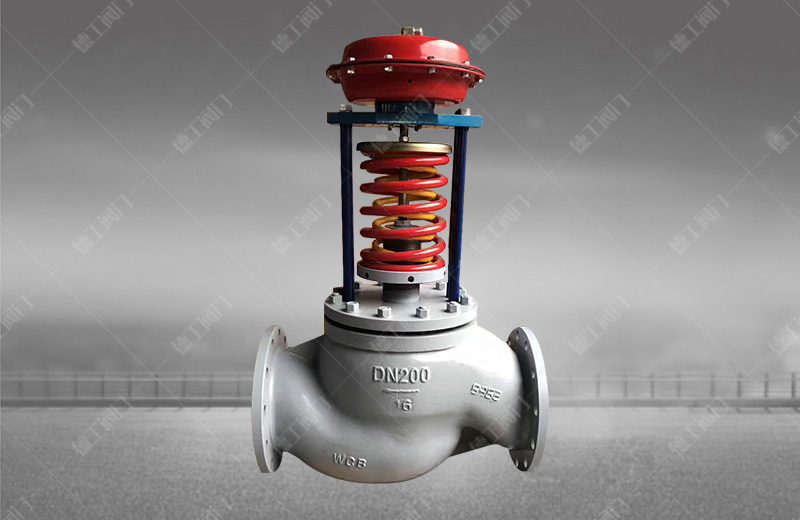

自力式調節閥

技術參數

產品型號：ZZYM 型
公稱通徑：DN25～300mm，G1”～12”
公稱壓力：PN16～64MPa
適用溫度：-5～+350℃
主要材質：SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M
設計標準：GB/T17213
結構長度：GB12221-89
檢驗標準：GB/T4213
法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

產品詳情

產品概述：

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B 型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。

產品特點：

1、自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
5、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。

主要外形尺寸

公稱通徑 DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍 kPa	15~140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280~500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120~300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480~1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600~1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000~2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16X1.5
