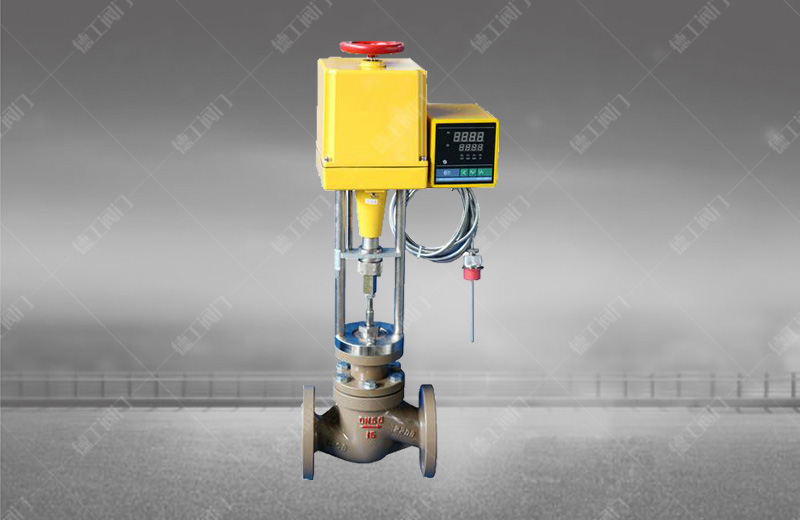

自力式電控溫度調節閥

技術參數

產品型號：ZZWPE型
公稱通徑：DN15mm~200mm
公稱壓力：1.6、4.0MPa
適用介質：蒸汽、水、油、氣體
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88

產品詳情

自力式電控溫度調節閥產品概述
本公司的ZZWPE型自力式電控溫度調節閥是有直行程電動執行器及單座或套筒調節閥閥體組成，自力式電控溫度調節閥更大的特點只需普通220V電源，利用被調介質自身熱量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，也可使用在防止對過熱或熱交換場合，自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而自力式電控溫度調節閥廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

自力式電控溫度調節閥產品特點
（1）使用現場只須具有單相交流電源AC220V和溫度傳感器（溫包）即可自成溫控系統。可直接替代溫包和自立式調節閥，更不須另將溫控儀和執行器配接。是調節系統和自立式閥門的完美結合。
（2）執行器內具有高度集成化的FDY-258T型溫控模塊，將溫控儀和執行器合二為一，實現機電一體化，使溫控系統簡化。
（3）控制精度高，響應速度快，性能穩定可靠，工作壽命長。
（4）適應范圍廣，可在很寬溫度范圍內進行溫度控制。
（5）結構緊湊，安裝調試、使用簡便。

自力式電控溫度調節閥技術參數

公稱通徑(mm)		20	25	32	40	50	65	80	100	125	150	200
流通能力(m3/h)		7	10	16	25	40	63	100	160	250	400	630
額定行程(mm)		6		8	10	14		20		30	30	40
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒式閥芯
流量特性		直線性
調節精度(℃)		± 1 ~ ± 5
使用介質		蒸汽、水、油、氣體
允許	硬密封	10 -4 X 閥額定容量
泄漏量	軟密封	"0"
溫包、毛細管材料		H62、1Cr18Ni9Ti
毛細管長度		3米、5米、10米
溫度控制范圍		0~250℃
設定值偏差		±2℃
執行器型號		3810系列、PSL系列
主要技術參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

自力式電控溫度調節閥連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2	3810L	373	373	495	495	495	700	700	700	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218
