您當前位置：行業與產品 >> 截止閥系列 >> 電動截止閥

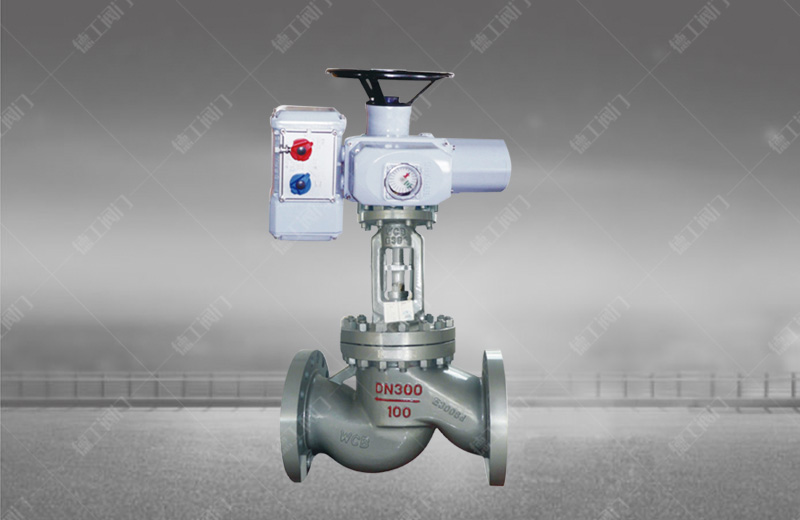

電動截止閥

技術參數

產品型號：J941H/Y/W
公稱通徑：DN50-DN300mm
公稱壓力：PN1.6MPa-16.0MPa
適用介質：水、氣、油
適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼
控制方式：常開型、常閉型
附件選擇：電動機構、手動機構
法蘭標準：GB/T9113-2010、JB/T79-1994
制造標準：GB/T 12235-2007
結構標準：GB/T 12221-2005

產品詳情

產品概述

電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。該閥只適用于全開和全關，不允許作調節和節流。被廣泛用于公稱壓力在PN1.6～16MPa，工作溫度-29～550℃的環保、石油、化工、電力行業等各種場合的管路上，起到切斷流體的作用。

產品特點

1、電動截止閥產品設計制造按標準，結構合理，密封可靠，性能優良，造型美觀。

2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

3、電動截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

4、倒密封采用螺紋連接密封或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

5、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

閥門試驗壓力

公稱壓力PN(MPa)	實驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

主要零件材質

零件名稱	材質
閥體	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
閥瓣	WCB+D507Mo、0Cr18Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套	2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿	2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋	WCB、ZG1Cr18Ni9T、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
填料	柔性石墨、PTFE
壓蓋	WCB、ZG1Cr18Ni9T、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
滑塊	2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器	殼體(HT200、WCB)

主要外形連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量
1.6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4.0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4.5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4.5	12-φ30	810	1160	399
6.4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4.5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4.5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4.5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4.5	12-φ34	830	1213	420
10.0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4.5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4.5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4.5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4.5	12-φ4l	830	1425	850
16.0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4.5	8-φ34	830	935	238
